RESISTENZE

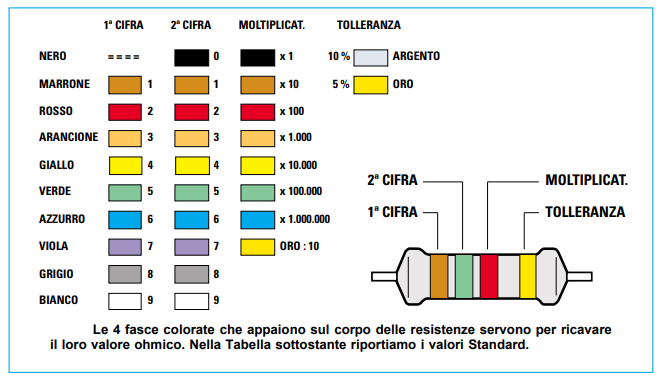

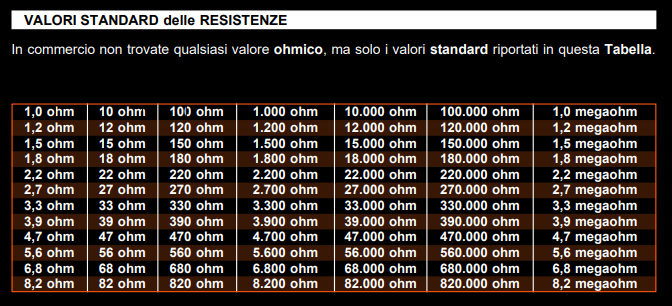

RESISTENZE in SERIE o in PARALLELO

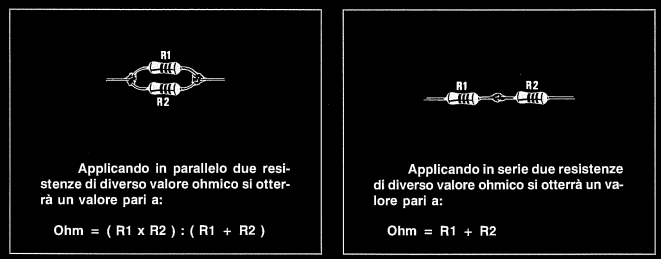

Collegando due resistenze in serie il valore ohmico di R1 si somma al valore di R2.

Ad esempio, se R1 ha un valore di 1.200 ohm e R2 di 1.500 ohm otterremo una resistenza che ha questo valore:

ohm = R1 + R2 1.200 + 1.500 = 2.700 ohm

Collegando due resistenze in parallelo il valore ohmico totale risulta inferiore al valore ohmico della resistenza più piccola.

Quindi se R1 è da 1.200 ohm ed R2 da 1.500 ohm noi otterremo un valore inferiore a 1.200 ohm.

La formula per conoscere quale valore si ottiene collegando in parallelo due resistenze è la seguente:

ohm = (R1 x R2) : (R1 + R2)

Nel nostro caso avremo una resistenza da: (1.200 x 1.500) : (1.200 + 1.500) = 666,66 ohm

TRIMMER

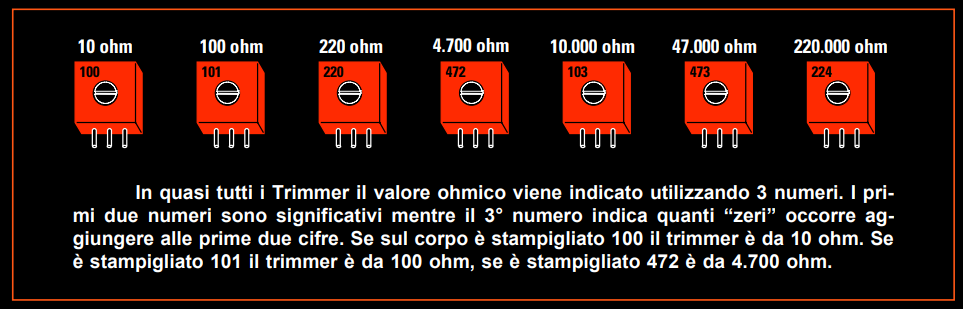

CONDENSATORI

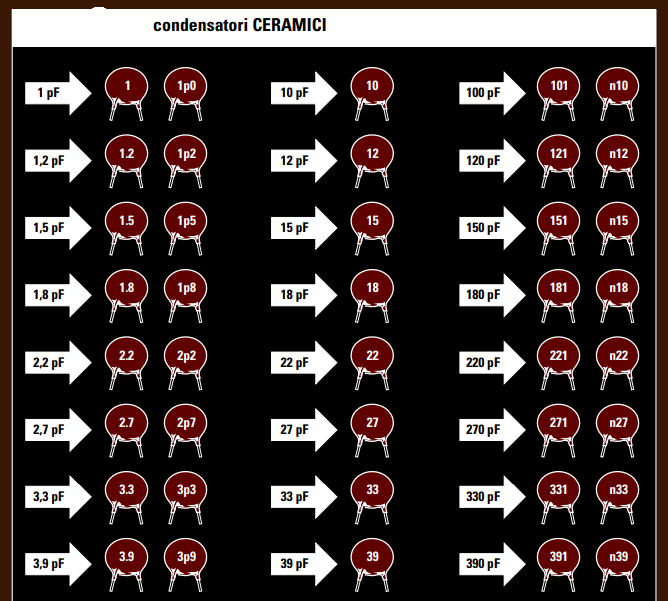

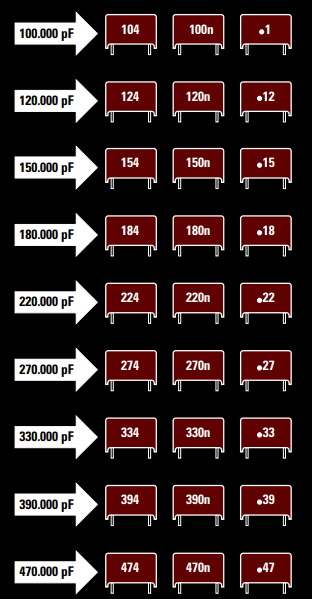

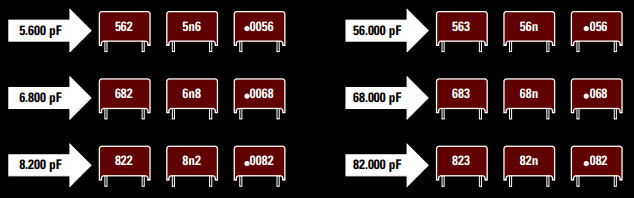

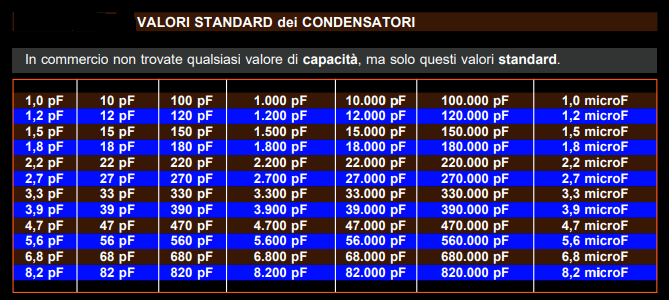

CONDENSATORI in SERIE o in PARALLELO Collegando due condensatori in serie il valore della capacità che otteniamo risulta inferiore al valore che ha il condensatore di capacità più piccolo.

Quindi se C1 ha un valore di 8.200 picofarad e C2 ha un valore di 5.600 picofarad, otterremo un valore inferiore a 5.600 pF. La formula da utilizzare per conoscere quale valore si ottiene collegando in serie due condensatori è la seguente:

picofarad = (C1 x C2) : (C1 + C2)

Collegando due condensatori in parallelo il valore della capacità C1 si somma al valore di C2.

Quindi se C1 ha un valore di 8.200 pF e C2 ha un valore di 5.600 pF otteniamo una capacità totale di: picofarad = C1 + C2 vale a dire una capacità di: 8.200 + 5.600 = 13.800 picofarad

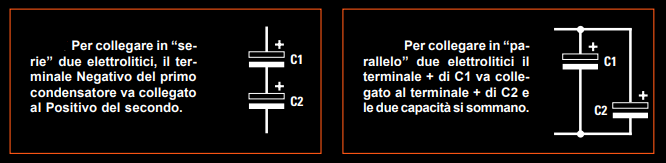

Anche i condensatori elettrolitici si possono collegare in serie ed in parallelo rispettando però sempre la polarità dei loro terminali. Per collegare in serie due elettrolitici il terminale negativo del primo condensatore va collegato al terminale positivo del secondo condensatore. In questo modo è come se aumentassimo la distanza dell’isolante che separa le due piastre terminali: la capacità si riduce, ma in compenso aumenta il valore della tensione di lavoro.

Pertanto se colleghiamo in serie due condensatori da 47 microfarad 100 volt lavoro otteniamo una capacità di 23,5 microfarad con una tensione di 200 volt lavoro. Per collegare in parallelo due elettrolitici il terminale positivo del primo condensatore va collegato al terminale positivo del secondo condensatore. In questo modo è come se aumentassimo le dimensioni delle due piastre senza variare la distanza dell’isolante: aumenta la capacità, ma la tensione di lavoro rimane invariata. Pertanto se colleghiamo in parallelo due condensatori da 47 microfarad 100 volt lavoro otteniamo una capacità di 94 microfarad con una tensione di 100 volt lavoro.
