ALIMENTATORI CON LM723
ALIMENTATORI

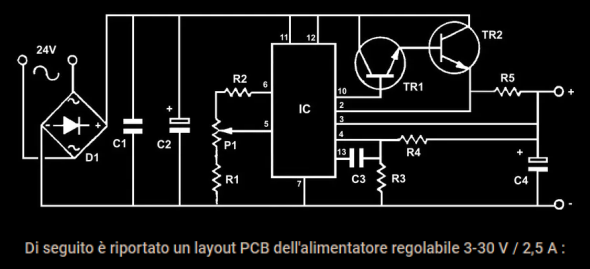

Questo circuito di alimentazione regolato regolabile utilizza il regolatore di tensione LM723 IC che è
già ben noto. IC LM 723 è progettato per fornire una tensione di alimentazione di 2-37 volt con
corrente di 150 mA, e questa corrente è davvero piccola, ma con l'aiuto di un transistor esterno può
essere raggiunta una corrente fino a 10 A, e in questo circuito può fornire una tensione di 3-30 V ed è
limitata a 2,5 A corrente con l'aiuto di TR2.
