AVANTI E INDIETRO AUTOMATICO
SCHEMI ELETTRICI
Una interessante funzione è quella di inserire nel plastico un tratto di binario isolato dal resto del circuito e usarlo per fare viaggiare tram, treni a vapore da una fabbrica ad un deposito o semplicemente tra due stazioni minori.
Questo sistema è opportuno che disponga di un sistema avanti e indietro automatico, ovvero il convoglio parte dal punto A e arriva al punto B, attente il tempo che viene impostato e riparte da B verso A, senza soluzione di continuità.

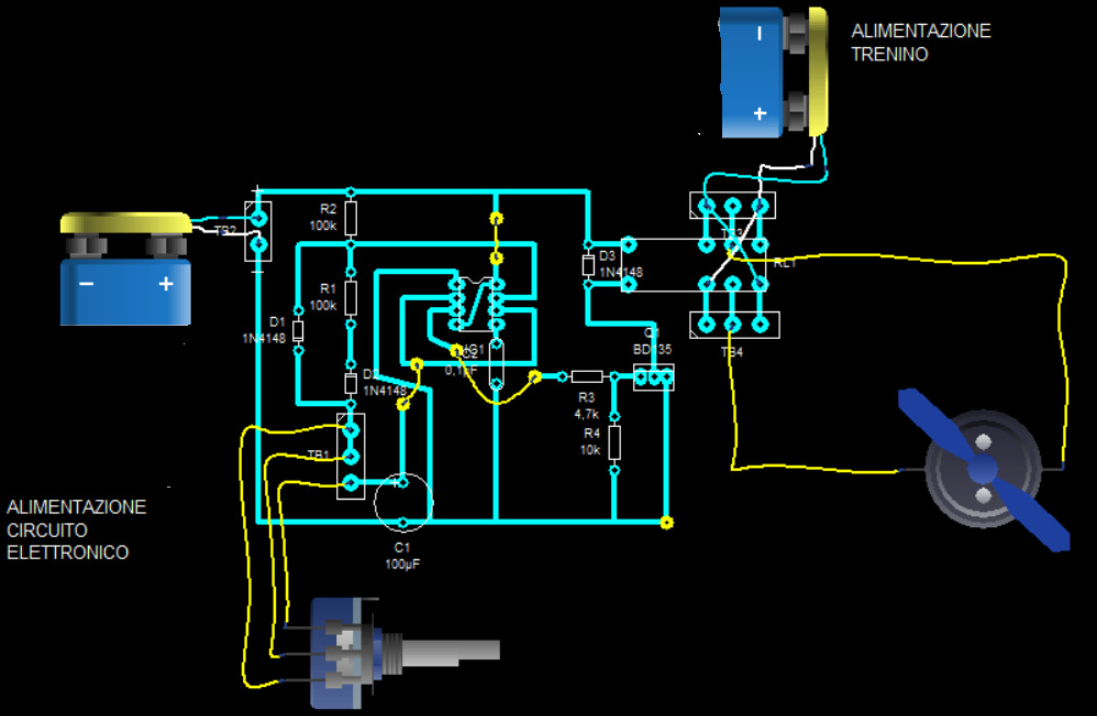

Per fare questo occorre il circuito sotto descritto ed è necessario anche saldare fisicamente 2 diodi (1N4007) ai vertici di A e B.
Il circuito va installato come raffigurato

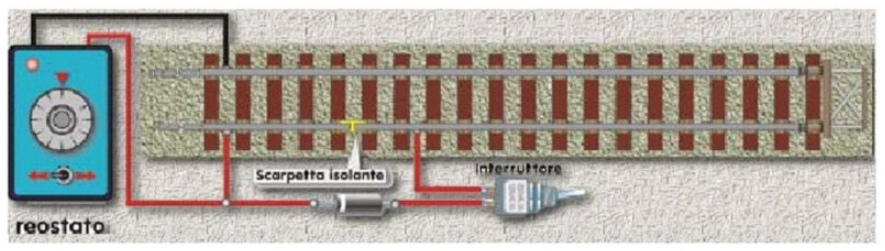

La funzione di arresto può essere svolta da un diodo per evitare che una locomotiva urti violentemente il terminale del binario.
Quando il mezzo oltrepassa provenendo da sinistra , il tratto isolato della scarpetta, si ferma e potra’ essere solo recuperato invertendo il senso di marcia, questo è garantito dal relè del circuito avanti e indietro.
L’interruttore , se abbassato, servirà a fermare definitivamente il mezzo nel tronchino.

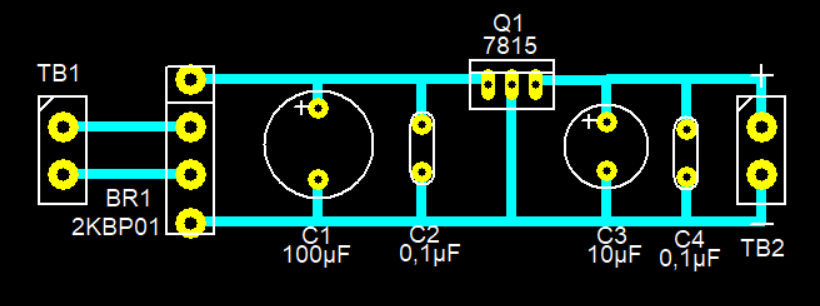

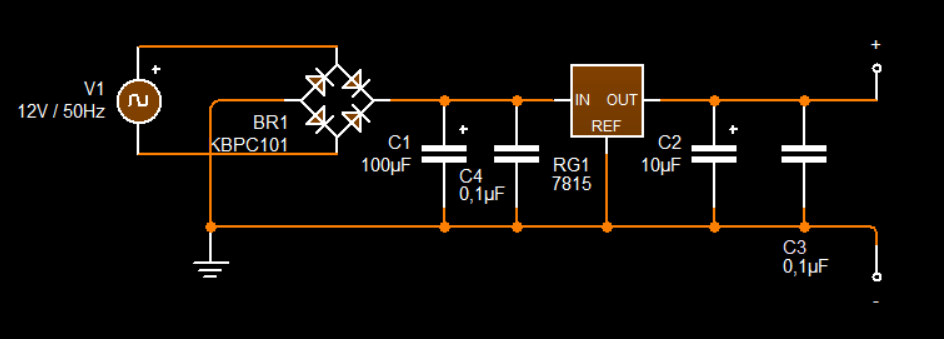

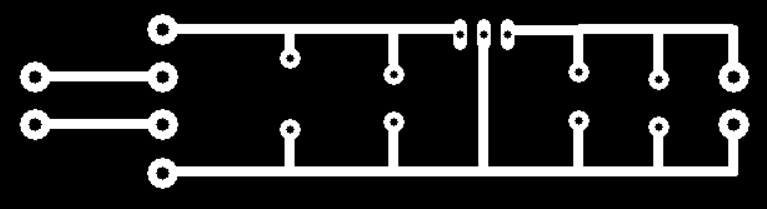

ALIMENTATORE AGEGUATO PER TRENO PENDOLO
