SOFTWARE ELETTRONICA
EAGLE
Eagle è un software per l'automazione della progettazione elettronica (EDA) e la progettazione di circuiti stampati. Permette agli utenti, progettisti di PCB, di creare schemi PCB, collegare diagrammi PCB, posizionare componenti PCB, eseguire il routing PCB e garantire l'ampia gamma di contenuti della libreria.
Funzionalità principali
- Sincronizzazione in tempo reale della progettazione PCB: tutte le modifiche rimangono automaticamente sincronizzate tra schema e layout, così puoi concentrarti sul processo creativo.
- Routing push and shove: rispetta tutte le tue regole di progettazione mentre il router interattivo adattivo spinge e inserisce le tracce del tuo PCB.
- Controllo delle regole di progettazione (DRC): monitora e controlla il flusso di progettazione dei PCB ed evita qualsiasi problema imprevisto grazie a vincoli e regole di progettazione dei PCB completamente regolabili.
Pro e contro
- Disponibile una versione gratuita, ideale per iniziare.
- Strumenti e funzionalità limitati nella versione gratuita.
l’esperto di design elettronico John Teel del Blog PredictableDesigns.com rimprovera a EAGLE un’interfaccia grafica complessa e poco intuitiva.

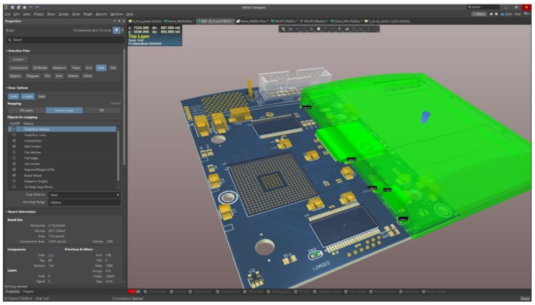

ALTIUM
Il software di progettazione PCB leader e più utilizzato del settore, che combina schemi, layout di progettazione, simulazione e tutto il resto di cui hai bisogno in un'unica interfaccia. Altium è un prestigioso software di progettazione PCB. Offre un'interfaccia abbastanza intuitiva, una vasta libreria e potenti strumenti per la progettazione e la produzione di circuiti stampati. I progettisti di PCB e i principali professionisti del settore lo preferiscono per le sue eccezionali funzionalità.
Caratteristiche principali di Altium
- Si compone di un gestore avanzato di stack di livelli che configura facilmente gli stack e definisce funzionalità di modifica dettagliate insieme a calcoli precisi dell'impedenza.
- Altium offre nuove funzionalità, tra cui i percorsi glass-pushed, la modalità follow e la funzionalità di ritracciamento dei componenti in movimento.
- Presenta un'eccellente caratteristica di supporto microbico, che viene utilizzata per regolare le elevate densità di input e output di circuiti stampati avanzati e pacchetti di componenti.
Pro e contro
- Funzionalità complete, interfaccia intuitiva.
- Contro: i costi elevati potrebbero rappresentare una scelta difficile per i principianti.

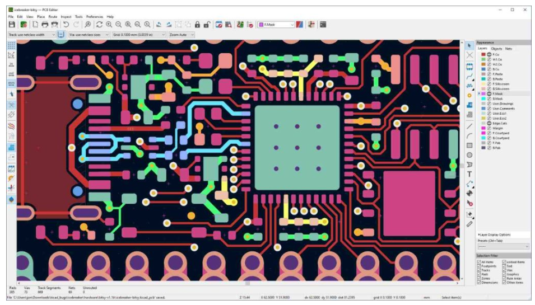

KICAD
KiCad è un software gratuito e open source per la progettazione di circuiti stampati e l'automazione della progettazione elettronica (EDA). È stato sviluppato per la prima volta nel 1992 da Jean-Pierre Chars e ora è gestito dal team di sviluppo di KiCad. KiCad è uno degli eccellenti software di progettazione PCB disponibili sul mercato.
Funzionalità principali
- Acquisizione di schemi: creazione di schemi di circuiti elettronici e di circuiti stampati.
- Visualizzatore tridimensionale: ispeziona i PCB, controlla l'adattamento meccanico e visualizza in anteprima i prodotti finiti.
- Simulatore SPICE integrato: analizza e valuta il comportamento dei circuiti PCB.
Pro e contro:
- Offre dimensioni di scheda illimitate, visualizza il PCB in scenari reali
- KiCad non dispone di funzionalità integrate basate su cloud, pertanto non è consigliato per il supporto flessibile e rigido.

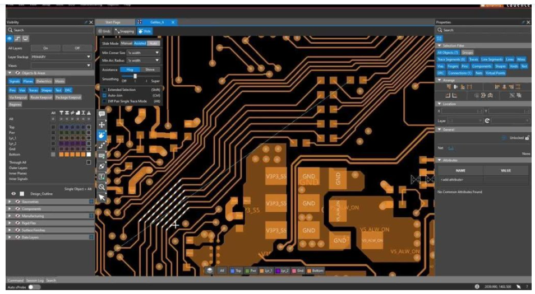

OrCAD
Il software Cadence OrCAD X PCB è un software flessibile per la progettazione di circuiti stampati. Supporta le tecnologie dinamiche, consentendo ai progettisti di PCB di creare e simulare circuiti stampati con requisiti crescenti di velocità del segnale, potenza e prestazioni.
Funzionalità principali
- Semplice e intuitivo: OrCAD è in grado di progettare rapidamente schemi PCB concisi, chiari e multipagina con estrema facilità.
- Simulazione integrata: questa funzionalità consente di eseguire analisi all'interno dell'ambiente di progettazione degli schemi PCB, evitando perdite di dati o rilavorazioni.
- Librerie incluse: puoi utilizzare milioni di simboli CAD e modelli 3D popolari direttamente in OrCAD.
Pro e contro
- Facile accesso per i principianti e versioni a pagamento convenienti
- Funzionalità avanzate limitate.

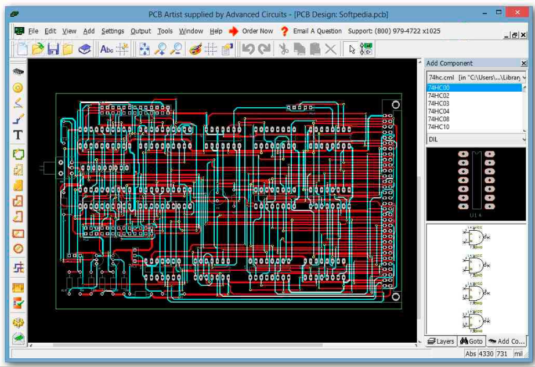

PcbArtist
PCB Artist è un software gratuito per la progettazione di circuiti stampati utilizzato per Layout e design del PCB È ampiamente utilizzato per progetti di circuiti stampati di piccole e medie dimensioni. PCB Artist si collega direttamente ai circuiti avanzati per scopi produttivi. Offre un layout intuitivo che include un'importante serie di funzionalità di progettazione PCB, semplificando il complesso processo di progettazione e layout di PCB anche per principianti e principianti. Non è richiesta alcuna esperienza formale o formazione pregressa per utilizzare PCB Artist.
Caratteristiche principali:
- Supporta la progettazione di PCB multistrato fino a 28 strati.
- Offre una vasta libreria di componenti per la progettazione di PCB.
- Fornisce buoni controlli delle regole di progettazione, che assicurano una progettazione di PCB priva di errori e producibile.
Pro e contro:
- Software gratuito, ideale per principianti e piccoli progetti. Interfaccia semplice e intuitiva.
- Consente la progettazione di PCB solo tramite circuiti avanzati.

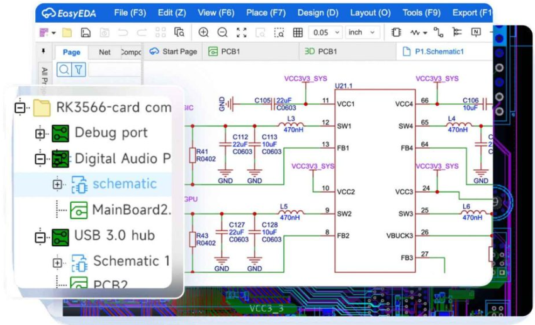

EasyEDA
EasyEDA è uno strumento online per la progettazione di circuiti stampati, semplice, robusto ed efficiente, basato su LCSC. Questo software consente agli ingegneri elettronici, Progettisti di PCB, studenti e professionisti per progettare, modellare e simulare circuiti stampati.
Funzionalità principali
- Software PCB più semplice e intuitivo
- Cattura schematica efficiente
- Layout PCB online
- Lavorare ovunque, in qualsiasi momento, su qualsiasi dispositivo
- Fabbricazione di circuiti stampati integrati
Pro e contro
- Facile accesso online da qualsiasi dispositivo. Offre una vasta libreria di componenti.
- Funzioni e caratteristiche avanzate limitate. Richiede una connessione Internet attiva e stabile per l'accesso online.

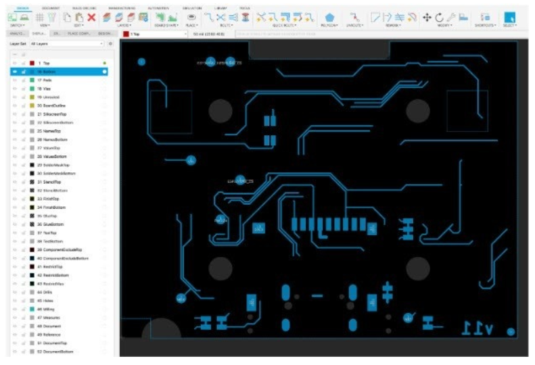

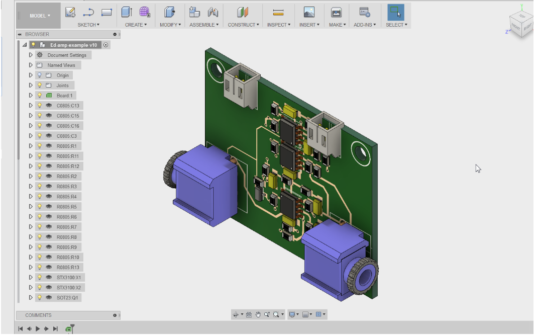

Autodesk Fusion 360
Autodesk Fusion 360 è un software cloud completo per la progettazione di PCB, CAD 3D, CAM e CAE. Integra ingegneria, elettronica e progettazione meccanica in un'unica piattaforma. È utilizzato da progettisti, ingegneri e professionisti del settore PCB.
Funzionalità principali
- Software di progettazione PCB integrato che consente schemi PCB, layout PCB e visualizzazione PCB
- Utilizza algoritmi basati sull'intelligenza artificiale per progettare PCB efficienti.
- Supporta la stampa 3D, la produzione di PCB e la progettazione di lamiere.
Pro e contro:
- Piattaforma integrata, ovvero combina progettazione PCB, CAD, CAM e CAE in un'unica piattaforma.
- Richiede una connessione Internet potente poiché è basato sul cloud.

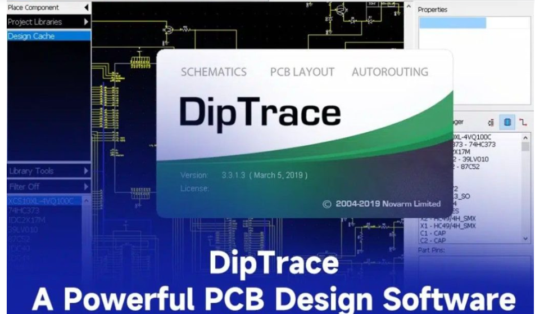

DipTrace
DipTrace è un software standard per la cattura di schemi elettrici e la progettazione di circuiti stampati che fornisce tutti i componenti e le librerie necessarie per creare PCB multistrato semplici e complessi, dalla fase di progettazione fino alla produzione. Non è uno strumento open source, ma un software commerciale con diverse opzioni di licenza. Sebbene gli strumenti open source per la progettazione di PCB abbiano i loro pregi, DipTrace si distingue per offrire funzionalità di alto livello, raffinate e potenti, supportate da professionisti altamente qualificati.
Caratteristiche principali:
- Schema e layout PCB gerarchici e multi-foglio
- Verifiche avanzate degli strumenti e Design Rule Check (DRC) in tempo reale
- Produzione manifatturiera, capacità efficienti di importazione ed esportazione
Pro e contro:
- La caratteristica migliore della progettazione PCB DipTrace è il supporto integrato per modelli 3D. Schemi gerarchici e multi-foglio
- Ricerca componenti un po' laboriosa

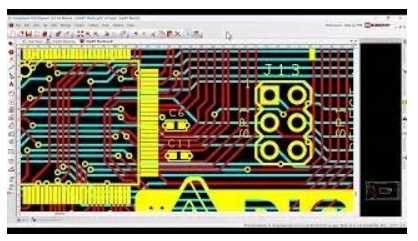

PCB DesignSpark
È un software efficiente per la progettazione di PCB, è gratuito, ma è richiesta la registrazione su Designspark.com per accedere alle funzionalità del programma. Per la progettazione e gli schemi PCB di base, per le funzionalità avanzate è disponibile una versione a pagamento chiamata DesignSpark PCB PRO. Questi strumenti avanzati sono accessibili anche alle aziende più grandi, previo abbonamento a DesignSpark PCB PRO.
Caratteristiche principali:
- Generati file Greber ed Excellon per la progettazione di circuiti stampati.
- Crea modelli 3D e disegni 2D
- Visualizzazione del circuito stampato in 3D
Pro e contro:
- Gratuito, fornisce dimensioni illimitate del circuito stampato e strati PCB.
- Richiede la registrazione e l'accesso per accedere al software. Funzionalità avanzate limitate e mancanza di strumenti avanzati per la progettazione di PCB.

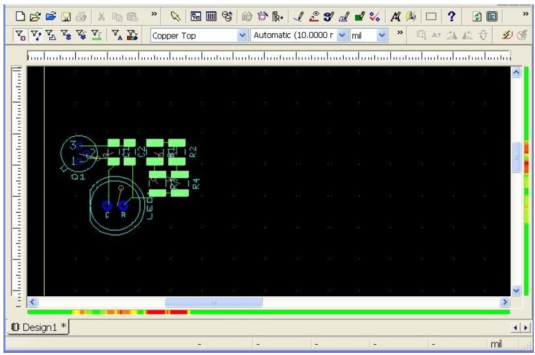

Multiboard
Ultiboard è un software di progettazione e layout di circuiti stampati che integra perfettamente le simulazioni con Multisim per migliorare la progettazione di prototipi PCB. Offre un layout e un routing di progettazione PCB eccezionali con un ambiente personalizzabile.
Caratteristiche principali:
- Importa ed esporta facilmente progetti PCB da NI Multisim.
- Ultiboard è costituito da funzionalità di routing manuale, automatizzato, automatico e di ottimizzazione per un'eccellente progettazione di PCB.
- Alcune caratteristiche includono il routing delle coppie, l'integrità del segnale e il controllo dell'impedenza, consentendo l'analisi per progetti PCB ad alta frequenza.
Pro e contro:
- Facile integrazione con NI Multisim per migliorare il layout di progettazione PCB. Offre visualizzazione 3D.
- A differenza di altri strumenti gratuiti per la progettazione di PCB, il software per PCB a pagamento richiede una licenza, il cui costo potrebbe non essere accessibile.

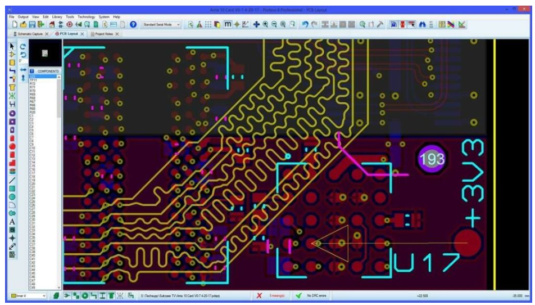

Proteus
Il software di progettazione PCB Proteus è un potente strumento che combina il layout PCB e la cattura degli schemi per una progettazione PCB professionale e conveniente. Viene utilizzato per simulare la progettazione, il test e il layout di circuiti stampati. Il software Proteus Design viene utilizzato anche per l'automazione della progettazione elettronica. È un'applicazione Windows per la simulazione, la cattura degli schemi PCB e la progettazione del layout PCB.
Caratteristiche principali:
- Fornisce un buon controllo sul posizionamento manuale delle tracce
- Include funzionalità DRC e consente vincoli granulari della scheda.
- Offre funzionalità di group length matching e routing differenziale delle coppie. Fornisce simulazione di circuiti analogici e digitali.
Pro e contro:
- Interfaccia intuitiva e facile da usare, simulazione della progettazione PCB più rapida. Include un'ampia libreria di componenti.
- Manca delle funzionalità avanzate di progettazione PCB necessarie per la progettazione di PCB ad alta velocità. Licenza costosa e costosa, meno accessibile.
PCBWizard
PCBWizard 3 è una soluzione avanzata per la progettazione di PCB a singola e doppia faccia. Offre un'ampia gamma di strumenti e funzionalità, che includono tutte le fasi tradizionali della progettazione di PCB, come il disegno dello schema elettrico, il posizionamento dei componenti, l'acquisizione dello schema elettrico, il routing automatico, ecc.
Caratteristiche principali:
- Include la simulazione del circuito SPICE, che offre una simulazione standard del settore che configura risultati precisi e rapidi.
- Offre la funzionalità Copper Pour che riduce i costi di produzione dei PCB riducendo al minimo la soluzione di incisione necessaria.
- PCBWizard 3 consente ai progettisti di PCB di calcolare le dimensioni ottimali del circuito stampato.
Pro e contro:
- Software per PCB facile da imparare, ideale per principianti, studenti e neofiti. Disponibile in versione gratuita con strumenti di base, ideale per piccoli progetti.
- PCBWizard 3 non supporta la generazione avanzata di file Gerber; l'interfaccia utente appare vecchia rispetto ad altri software di progettazione PCB.

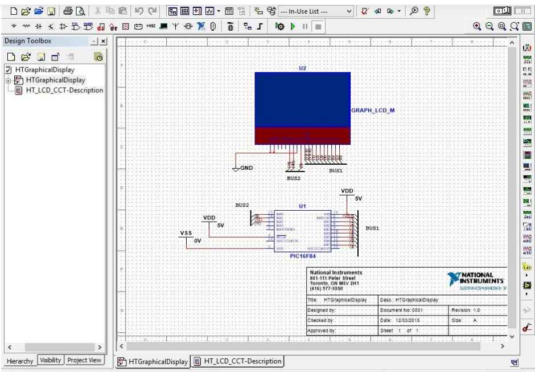

NI Multisim
NI Multisim è un software di progettazione e simulazione di circuiti stampati basato su SPICE. Creato da National Instruments (NI). Questo software è ampiamente utilizzato in progetti di ricerca, in ambito accademico e nella progettazione elettronica professionale per il layout di PCB, la simulazione di circuiti e la creazione di schemi elettrici. Viene utilizzato da professionisti del settore PCB, ingegneri progettisti, studenti e professori per simulare circuiti elettronici, prototipare e progettare circuiti stampati.
Caratteristiche principali:
- Fornisce modelli SPICE standard del settore per risultati migliori e analisi dei circuiti.
- Supporta un'ampia libreria di componenti che include migliaia di componenti predefiniti con parametri reali.
- Offre una visualizzazione 3D realistica del design del circuito stampato
Pro e contro:
- Interfaccia semplice e intuitiva (design drag-and-drop semplice). Software di simulazione ad alta precisione, ampiamente utilizzato in ambito accademico e industriale.
- Manca di strumenti avanzati come DRC e routing avanzato, come in Altium o PADS. Costoso per i professionisti, dato il costo delle licenze.

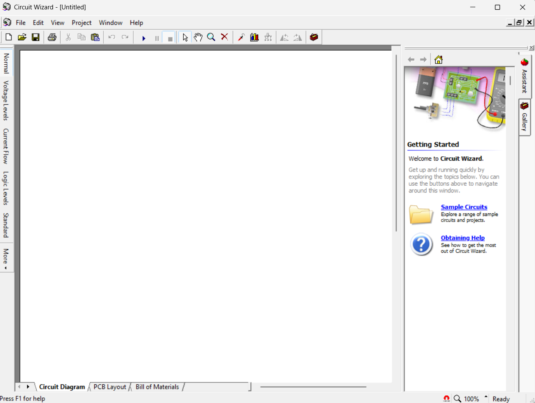

Circuit Wizard
Circuit Wizard è prodotto da New Wave Concept .
New Wave Concepts è un'azienda leader nello sviluppo e nella fornitura di software CAD per l'elettronica, rivolta al mondo della formazione e dell'industria.
Dalla sua fondazione a Cambridge (Regno Unito) nel 1997, l'azienda ha riscosso un notevole successo, con una base clienti in rapida crescita in tutto il mondo, che ora supera i 100.000 utenti.
Gli attuali marchi di prodotti New Wave Concepts includono Control Studio 2, Bright Spark, Livewire, PCB Wizard 3 e Circuit Wizard. Questi offrono soluzioni mirate che coprono l'intera gamma di attività dell'elettronica, dalla progettazione e simulazione di circuiti fino alla progettazione e produzione a livello di scheda.
Circuit wizard permette la progettazione dello schema, la costruzione del PCB su 1 o 2 lati, la simulazione e la stampa.
Pro e Contro
Software completo e facile da usare
simulazione elettrica eccezionale
produzione PCB con visualizzazione Reale del circuito
prezzo ottimo
Interfaccia che può apparire obsoleta
componenti disponibili un pò limitati
CONCLUSIONI
Il miglior software è difficile da decretare, dipende cosa volete fare, se non avete necessità di lavorare su più strati e volete un programma facile da gestire per scopi puramente obbistici il migliore è sicuramente Circuit Wizard che integra la progettazione dello schema elettrico, del PCB e la simulazione.
la parziale carenza di componenti disponibili è superata dal fatto che in modo semplice potete creare i componenti che volete, anche se questi rimarranno esclusi dalla simulazione.

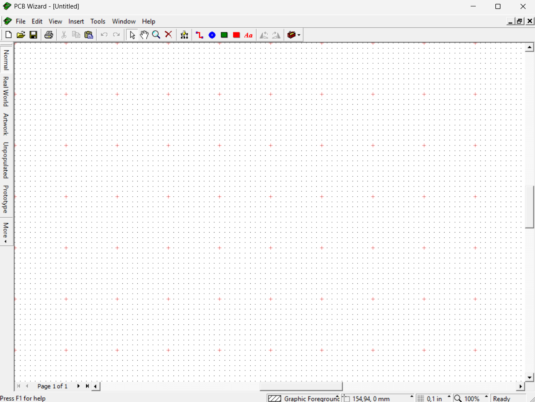

Per questi motivi i progetti presentati in queste pagine saranno quasi tutti elaborati con Circuit Wizard o PCB wizard che è lo stesso prodotto ma a cui manca la simulazione.
Classifica
1 Circuit Wizard
2 PCB wizard
3 DIPTRACE
