TRENO PENDOLO (TRENINI ELETTRICI)
PROGETTI PARTE 2
Una interessante funzione è quella di inserire nel plastico un tratto di binario isolato dal resto del circuito e usarlo per fare viaggiare tram, treni a vapore da una fabbrica ad un deposito o semplicemente tra due stazioni minori.
Questo sistema è opportuno che disponga di un sistema avanti e indietro automatico, ovvero il convoglio parte dal punto A e arriva al punto B, attente il tempo che viene impostato e riparte da B verso A, senza soluzione di continuità.
Per fare questo occorre il circuito sotto descritto ed è necessario anche saldare fisicamente 2 diodi (1N4007) ai vertici di A e B.

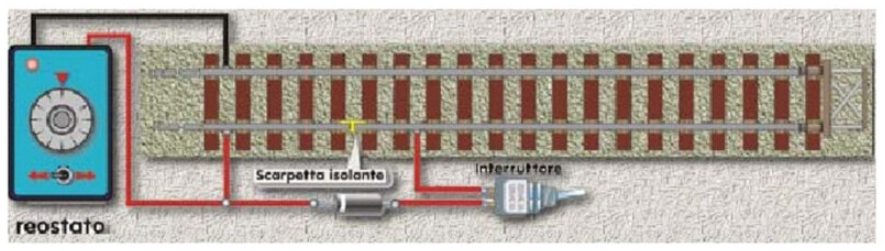

La funzione di arresto può essere svolta da un diodo per evitare che una locomotiva urti violentemente il terminale del binario.
Quando il mezzo oltrepassa provenendo da sinistra , il tratto isolato della scarpetta, si ferma e potra’ essere solo recuperato invertendo il senso di marcia, questo è garantito dal relè del circuito avanti e indietro.
L’interruttore , se abbassato, servirà a fermare definitivamente il mezzo nel tronchino.

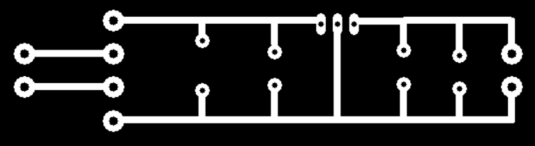

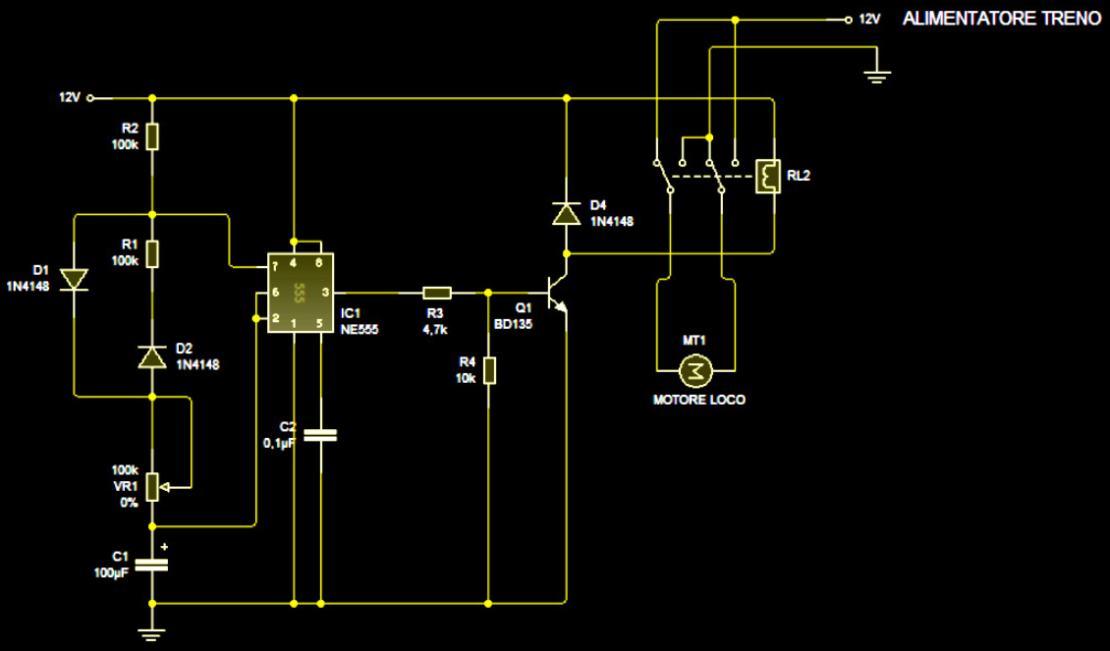

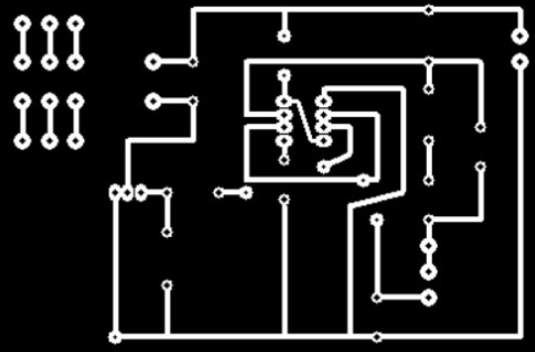

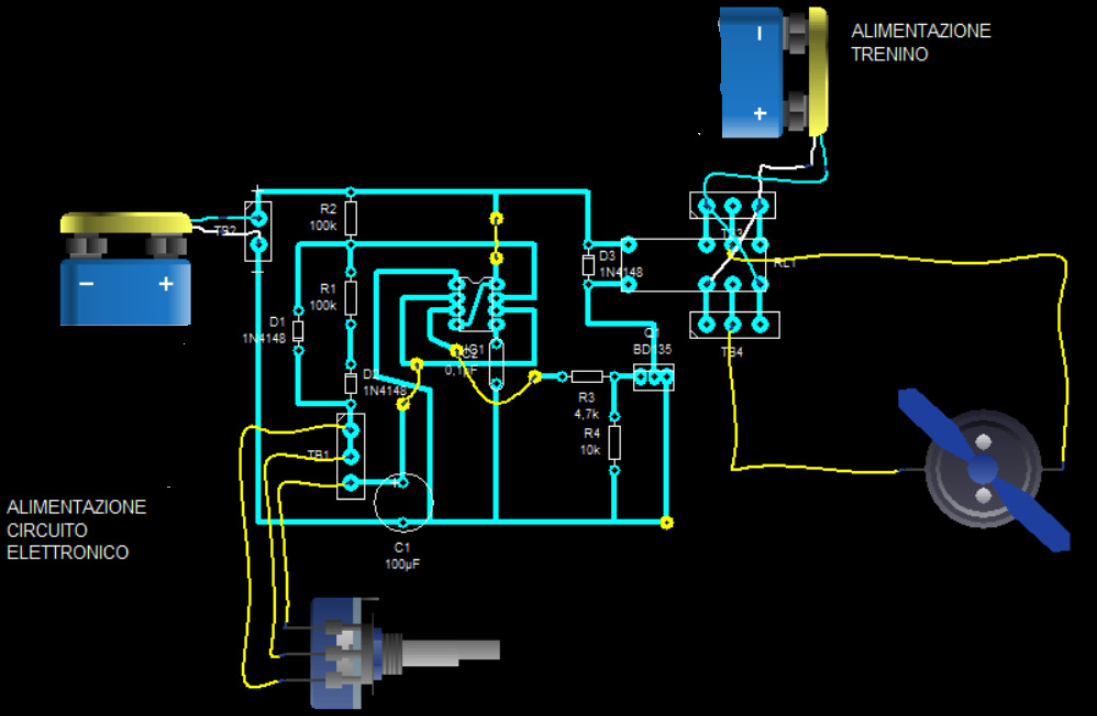

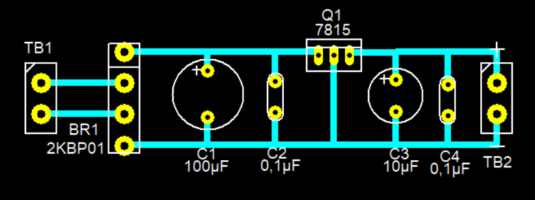

le immagini riproducono il PCB del treno pendolo, lo schema elettrico dell' apposito alimentatore 12 v e il PCB dell'alimentatore
