ALIMENTATORI CON LM723
ALTRA SOLUZIONE

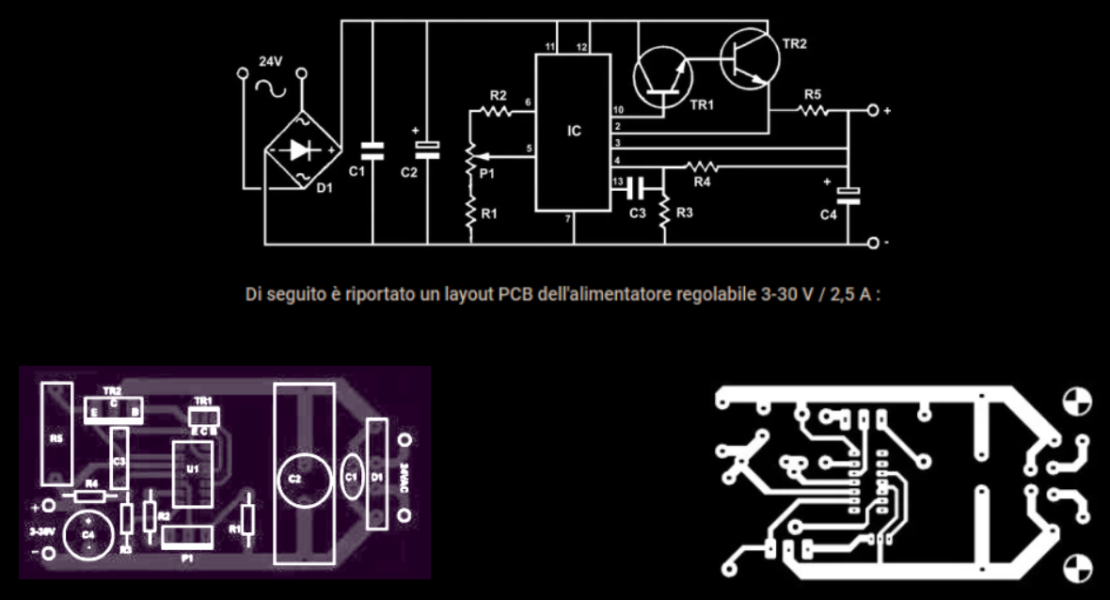

Questo circuito di alimentazione regolato regolabile utilizza il regolatore di tensione LM723 IC che è già ben noto. IC LM 723 è progettato per fornire una tensione di alimentazione di 2-37 volt con corrente di 150 mA, e questa corrente è davvero piccola, ma con l'aiuto di un transistor esterno può essere raggiunta una corrente fino a 10 A, e in questo circuito può fornire una tensione di 3-30 V ed è limitata a 2,5 A corrente con l'aiuto di TR2.

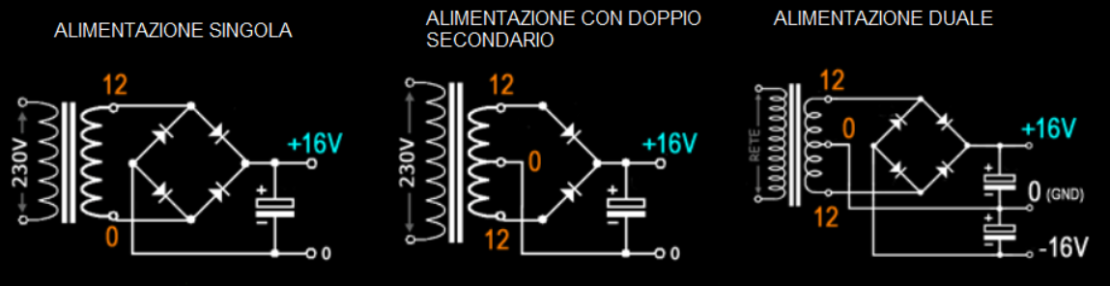

COLLEGAMENTO TRASFORMATORI
